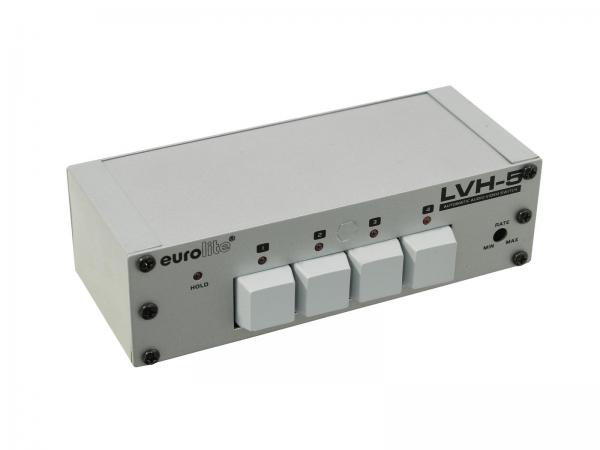

AUTOMATISCHER VIDEO-UMSCHALTER 4:1Der LVH-5 dient dazu Videosignale von bis zu vier verschiedenen Quellen auf einen Ausgang umzuschalten. Die Umschaltung erfolgt automatisch und wird durch Kontroll-LEDs angezeigt. Das Zeitintervall ist regelbar. Jeder Kanal verfügt über eine Vorrangstaste zum Unterbrechen des sequentiellen Betriebs. Jeder Eingang hat einen Parallelausgang zum Durchschleifen des Eingangssignals. Über die Open-Collector-Ausgänge können andere Geräte gesteuert werden. Die Spannungsversorgung erfolgt über Schraubanschlüsse. Das Gerät ist kompatibel zu NTSC- und PAL-Systemen.
Automatischer Video-Umschalter 4:1
- Automatisches Schalten von Videosignalen
- Umschaltzeit einstellbar

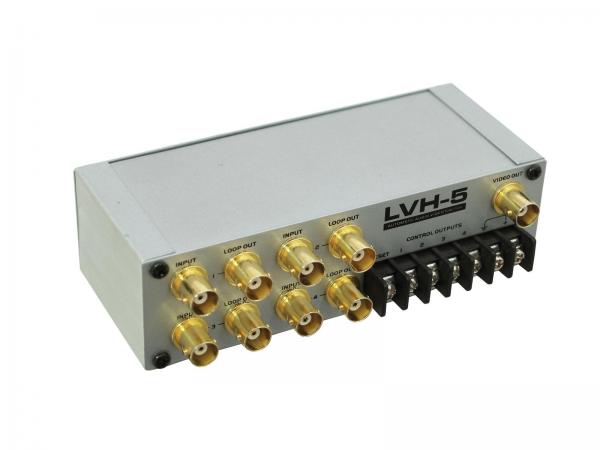

- 4 Eingänge mit Durchschleifausgang über BNC-Stecker
- 1 Ausgang über BNC-Stecker
- Jeder Kanal mit Vorrangstaste und LED-Kontrollanzeige
- Open-Collector-Ausgänge zur Steuerung anderer Geräte
- NTSC- und PAL-kompatibel
- Superkompaktes Metallgehäuse
- 12-24 V DC Spannungsversorgung über Schraubanschlüsse (Netzteil nicht inklusive)
| Breite: | 14,6 cm |
| Höhe: | 4,2 cm |
| Tiefe: | 7,8 cm |
| Gewicht: | 0,40 kg |
| Spannungsversorgung: | 12-24 V DC, 110 mA |
| 4 x Video-Eingänge: | 5 kOhm (in Brücke), 75 Ohm (mit Abschluss), BNC |
| 5 x Video-Ausgänge: | 75 Ohm, BNC (4 Durchschleifausgänge, 1 Verstärkerausgang) |
| 4 x Open-Collector-Ausgänge: | 50 mA, Schraubanschlüsse |
| Verstärkung: | 0 dB/ 75 Ohm Belastung |
| Normaler Betriebspegel: | 0,5-1 Vss |
| Frequenzbereich: | 10 Hz bis 10 MHz |
| Geräuschspannungsabstand: | 70 dB/ 1 Vss |
| Übersprechen: | <55 dB |
| Aus-Abschwächung: | 65 dB |
| Differentialphasengang: | 0,3° |
